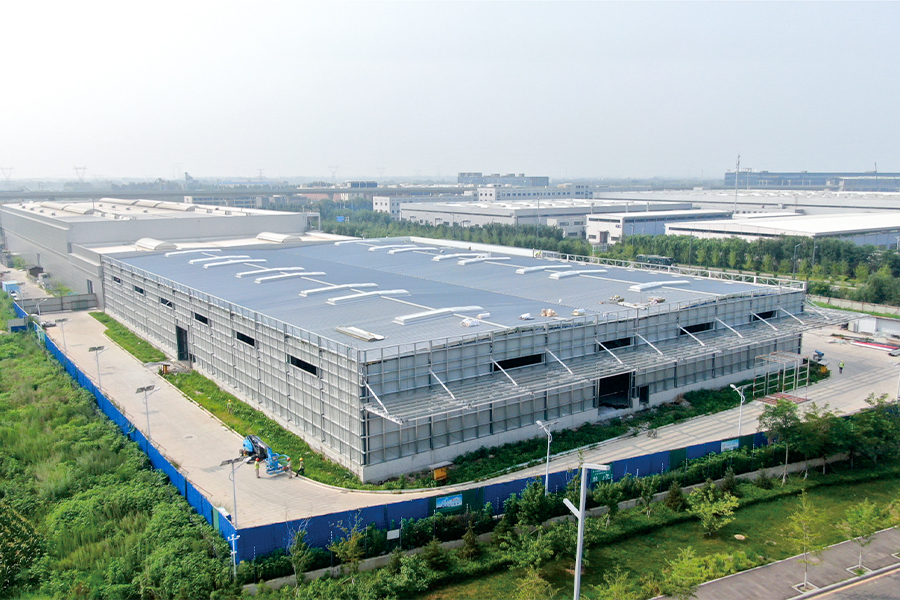

Georg Fischer Casting Solutions Shenyang Co., Ltd

Работы по возведению стальных конструкций для первой фазы и проекта расширения компании Georg Fischer Casting Solutions Shenyang Co., Ltd.

Проект фазы I:
В зоне D цеха № 1 здание имеет длину 21,5 м, ширину 45 м и высоту крыши 8,5 м.
Зоны F и G имеют длину 54,8 м, ширину 45 м и высоту хребта 14,51 м.
В проекте использованы железобетонные колонны со стальными балками. Система крыши состоит из стального настила пола с установленной сверху водонепроницаемой мембраной. Стеновая система состоит из каменных стен с внешним стальным каркасом и сэндвич-панелей из минеральной ваты.
В зависимости от различных функциональных требований объединяются несколько зданий с разными пролетами и высотой. Высота парапета составляет 15,5 м, 11,3 м, 10 м и 7 м соответственно. Максимальный пролет — 27,4 м. По линиям сетки AA–D установлено несколько 50-тонных мостовых кранов.
Каждая стальная рамная балка состоит из пяти сегментов стальной балки с одним пролетом около 27,4 м. Общий вес балок крыши составляет более 180 тонн, а подкрановые балки весят около 100 тонн. В качестве стальных материалов указаны Q355B и Q235B, как указано в конструкции.

Проект расширения фазы I:
Мастерская № 2 имеет длину 97,54 м, ширину 67,1 м, высоту 9,7 м и максимальный пролет 33,46 м. В соответствии с требованиями к конструкции стальные материалы имеют марки Q355B и Q235B.
Конструкция состоит из стальных колонн и балок, а балки крыши изготовлены из цельной стали Н-образного сечения. Основания колонн закреплены анкерными болтами. Стальные колонны и балки имеют Н-образное сечение. Распорки крыши и межколонные распорки предусмотрены как в поперечном, так и в продольном направлениях для образования устойчивой жесткой каркасной системы.

Основное структурное описание:
Основная рама изготовлена из стали Q355B со сварными стальными колоннами и балками Н-образного сечения. Все стальные детали подвергаются дробеструйной обработке до марки Sa 2.5. Кровельные и стеновые прогоны выполнены из оцинкованных стальных полос Q355B.
Материальный двор № 7:
Склад материалов имеет длину 11 м, ширину 48 м, высоту консольного карниза 6,55 м и пролет 11 м. В соответствии с требованиями к конструкции стальные материалы имеют марки Q355B и Q235B.
В конструкции использованы стальные колонны и балки, а балки крыши изготовлены из стали Н-образного сечения со сплошной перемычкой. Основания колонн закреплены анкерными болтами. Стальные колонны включают в себя как колонны Н-образного сечения, так и коробчатые колонны. Кровельные распорки и межколонные распорки расположены в поперечном и продольном направлениях, образуя устойчивую стальную каркасную систему.
