Проктер энд Гэмбл Цзянсу Лтд

Проект Jiangsu Procter & Gamble

Название проекта:
Проект расширения компании Procter & Gamble Jiangsu Ltd. с годовым объемом производства 46 000 тонн шампуней и средств для мытья тела

В этом проекте используется конструктивная система со стальным каркасом. Здание имеет три надземных этажа с частичным мезонином. Длина здания составляет 36,75 метра, ширина — 15,9 метра, высота крыши — 14,5 метра. Расстояние между колоннами установки составляет от 7 до 9 метров. Основания колонн имеют анкерно-болтовое соединение–основания со стальными колоннами Н-образной формы.

Общий вес стальной конструкции составляет около 180 тонн. Стальные колонны представляют собой квадратные полые профили, а стальные балки — горячекатаную Н-образную сталь. Самая длинная одиночная стальная колонна имеет длину около 14,5 метров и весит около 3,5 тонн. Согласно проектным требованиям, используются марки стали Q355B и Q235B. Дробеструйная обработка выполняется до степени подготовки поверхности Sa 2,5.

Сложность проекта 1: Контроль точности изготовления и установки
Анализ:
Любое отклонение, вызванное недостаточной точностью изготовления или ошибками в измерениях при установке, серьезно повлияет на график установки и приведет к определенным экономическим потерям. Поэтому контроль точности изготовления и монтажа является ключевым направлением данного проекта.

Сложность проекта 2: Гидроизоляция крыши (необходимо обеспечить отсутствие утечек)
Анализ:
В кровельной системе этого завода используется система стоячих швов с 360° запертыми швами, что предъявляет очень высокие требования к деталям конструкции во всей кровельной системе. Неправильное обращение с деталями может легко привести к протечке крыши.

Поскольку в системе ограждения расширенного завода используются стальные стеновые панели с цветным покрытием, внешние панели представляют собой вертикальные панели Baosteel бело-серого цвета WA-1026 с алюминиево-цинковым фторуглеродным покрытием толщиной 0,5 мм, а внутренние панели представляют собой панели типа 900 из алюминия-цинка бело-серого цвета толщиной 0,4 мм. Это предъявляет очень высокие требования к общей плоскостности стен и прямолинейности стеновых прогонов. Процесс строительства включает в себя множество процедур, тесно координируемых. Если какая-либо отдельная процедура имеет проблемы с качеством, это окажет существенное влияние на общее качество строительства проекта. Поэтому высокие стандарты, строгие требования, тесная коммуникация и тщательное строительство имеют решающее значение.

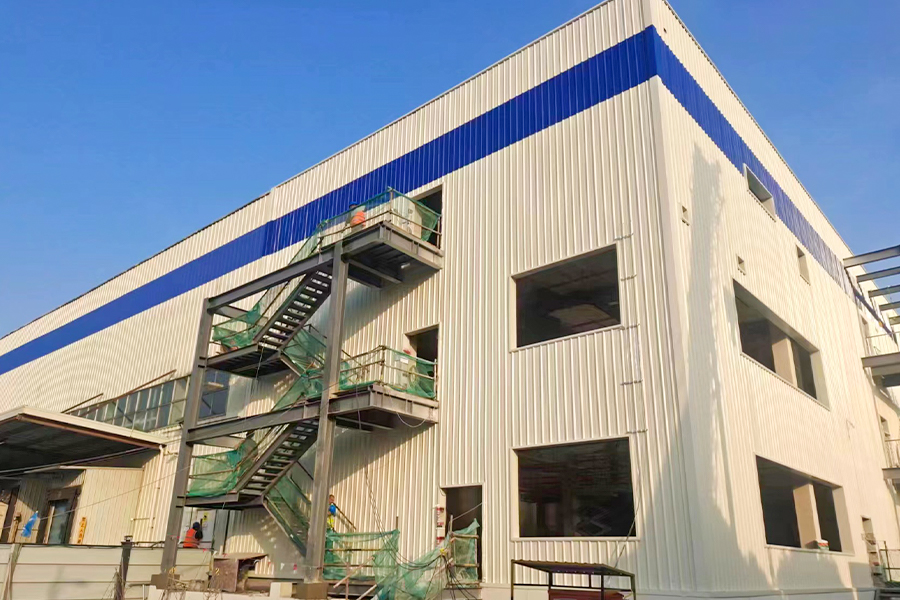

На изображении ниже показан проект нового завода нашей компании по производству автомобильных запчастей Dalian Yaming. Результаты установки были признаны и одобрены всеми сторонами на объекте.
