Changchun Elringklinger Ltd.

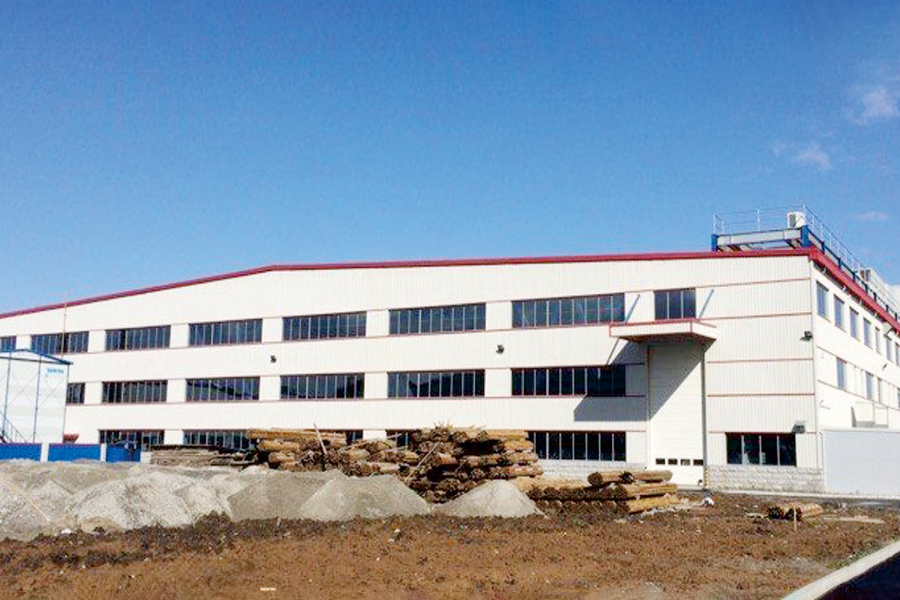

Чанчунь Элрингклингер Лтд. Проект
Общая площадь застройки проекта составляет около 8600 м². Длина цеха составляет 90,6 метра, ширина — 95,4 метра, пролеты — 35,8 м, 31,6 м, 28,0 м, расстояние между пролетами — 11,05 м. Высота здания составляет 17,5 м, общий расход стали — 1123 тонны. Здание в основном одноэтажное с частично многоэтажными участками.
Балки крыши представляют собой стальные балки Н-образного сечения со сплошной перемычкой, при этом некоторые местные стальные балки выполнены в виде ферменных конструкций. Основания колонн закреплены анкерными болтами. Стальные колонны в основном состоят из цельностеклянных стальных колонн Н-образного сечения с частично коробчатым сечением. Горизонтальные распорки крыши и межколонные распорки расположены как в поперечном, так и в продольном направлениях, образуя устойчивую стальную каркасную систему.

Система конвертов:
·Внешняя панель крыши: 0,6 мм / профиль 490 / оцинкованная / покрытие ПВДФ
·Изоляция: 100 мм/16 кг/м² изоляционная вата с алюминиевой фольгой
·Внутренняя панель крыши: 0,476 мм / профиль Q900 / ПЭ / оцинкованная
·Внешняя панель стены: 0,6 мм / сталь с алюминиево-цинковым покрытием / покрытие ПВДФ
·Изоляция: 100 мм/16 кг/м² изоляционная вата с алюминиевой фольгой
·Внутренняя панель стены: 0,476 мм / профиль Q900 / ПЭ / оцинкованная

Задачи проекта:
Это проект, инвестируемый Германией. Конструктивная система включает как стальные колонны Н-образного сечения, так и колонны коробчатого сечения. Конструкция крыши состоит из стальных балок Н-образного сечения, а также стальных балок ферменного типа, собранных на месте. Имеются также частичные балки перекрытия с непостоянными уровнями возвышения, что приводит к сложной структурной системе. Строительство велось зимой, при низких температурах окружающего воздуха и минимальной температуре −20°С в период строительства. В этих суровых условиях закупочные, управленческие и строительные бригады компании тесно сотрудничали, чтобы преодолеть различные неблагоприятные факторы, и успешно выполнили все контрактные работы в установленные сроки, с гарантированным качеством, количеством и безопасностью, в полном соответствии с требованиями контракта.
