Проект электронного завода промышленного парка интеллектуального производства компании Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

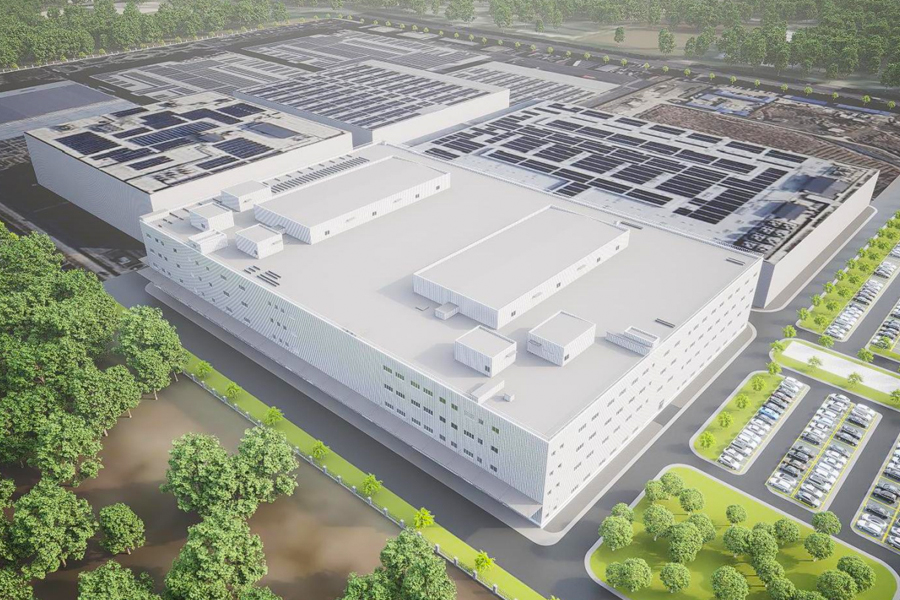

Проект электронного завода промышленного парка интеллектуального производства компании Changzhou Xingyu Automotive Lighting Systems Co., Ltd. расположен к югу от улицы Хуанхэ-Уэст и к западу от улицы Баоташань, район Синьбэй, город Чанчжоу. Площадь здания проекта составляет 18 274,35 квадратных метров, а общая площадь — 74 977 квадратных метров. Здание состоит из четырех надземных этажей, планируемая высота здания составляет 23 990 метров.
Данный проект представляет собой многоэтажное промышленное здание класса C типа II, используемое для производства и обработки компонентов автомобильного освещения, имеющее класс огнестойкости II. Крыша включает в себя семь небольших стальных конструкций, состоящих из шести помещений для кондиционирования воздуха и одной котельной. Среди них наиболее представительными являются помещение 1 установки кондиционирования воздуха и помещение 2 установки кондиционирования воздуха, оба имеют идентичные конструктивные формы и площади пола.
В помещении 1 установки кондиционирования воздуха используется конструктивная система стальных колонн–балок, основания колонн закреплены анкерными болтами. Стальные колонны представляют собой стальные профили Н-образной формы. На уровне крыши предусмотрены горизонтальные распорки, а на стенах используются круглые стальные трубчатые стяжки для формирования устойчивой стальной каркасной системы. Система крыши состоит из однослойной металлической панели с изоляционной ватой, а система стен — из однослойных металлических панелей.
Одна стальная каркасная балка в помещении 1 установки кондиционирования воздуха состоит из трех стальных балок общей длиной около 28 метров. Стальные колонны весят около 10,5 тонн, а балки крыши — около 10,99 тонн. Материалом стальной конструкции является сталь Q355B, выбранная в соответствии с требованиями конструкции.

Задачи проекта:
Система стеновых панелей включает в себя большое количество соединений, что предъявляет высокие требования к общей плоскостности конструкции. При этом необходим строгий контроль визуального качества при монтаже, а также плоскостности самих панелей.
