Schindler(Китай) Elevator Co.,Ltd

Проект лифта Шиндлера

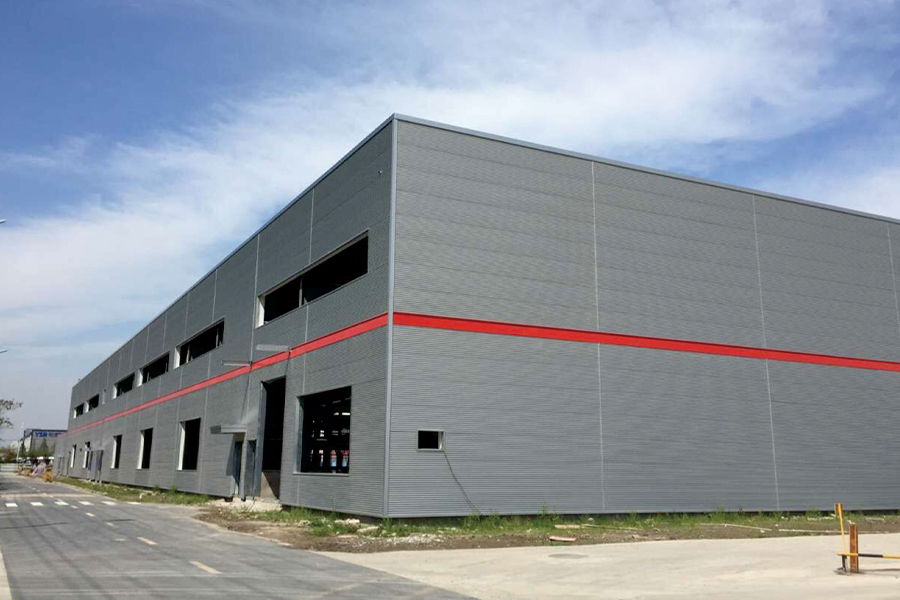

Название проекта: Шиндлер (Китай) Элеватор Ко., Лтд. Проект сюжета № 4 «Цзядин»

Обзор проекта:
Общая площадь застройки составляет около 8200 м². Длина цеха составляет 179,5 метров, ширина — от 32 до 45 метров, высота здания — 11,95 метров. Общий расход стали составляет около 1860 тонн.
·Конструктивная форма: одноэтажная стальная конструкция.
·Стальные колонны: колонны коробчатого сечения.
·Стальные балки: ферменная конструкция.
·Тип фундамента: фундамент гнездового (чашечного) типа.
·Горизонтальные распорки крыши и межколонные распорки расположены как в поперечном, так и в продольном направлениях, образуя устойчивую стальную каркасную систему.

Система корпуса:
·Крыша: стальной настил толщиной 0,5 мм (усиленный профилированный настил пола)
·Стены: оцинкованные Z-образные вторичные прогоны толщиной 2,0 мм
·Внешние стеновые панели: гофрированные горизонтальные панели толщиной 0,5 мм / 825, с покрытием Al-Zn, самоочищающиеся панели

Задачи проекта:
Будучи проектом с иностранными инвестициями, он отличается строгими требованиями безопасности и сложной структурной системой. Колонны коробчатого сечения с гнездовыми фундаментами предъявляют высокие требования к точности выравнивания и контроля позиционирования при монтаже стальных колонн.
